Самогонный аппарат своими руками. Можно ли сделать аламбик своими руками? Медный аламбик своими руками

В последнее время традиции домашнего самогоноварения начинают активно возрождаться. Приготовить элитный виски, кальвадос или абсент можно и на обычной кухне. Главное, чтобы у начинающего винодела был качественный самогонный аппарат и достаточно информации о его использовании.

Среди устройств для получения качественных напитков, пожалуй, можно выделить медный португальский аламбик. В этом экзотичном на вид дистилляторе оптимально сочетаются древние традиции и современные технологии. Такой аппарат представляет собой медный перегонный куб с пароотводной трубкой, соединенный с охладителем. Путем перегонки можно получить любой алкогольный напиток, даже абсент и редкий арманьяк.

Существует множество видов аламбиков: стандартные, вискарные, для приготовления виски и коньяка и др. В настоящее время такие медные перегонные кубы производятся португальской компанией Al-Ambig, мастера которой используют сертифицированные материалы и проверенный веками метод изготовления дистиллятора. Процесс изготовления аламбика довольно трудоемкий и требует специальных знаний.

Но даже несмотря на это многие виноделы и самогонщики считают, что изготовление медного аламбика возможно вне специализированного производства.

Здесь возникает вопрос: как сделать аламбик своими руками, что для этого нужно и выгодно ли это вообще, ведь сейчас купить медный португальский дистиллятор несложно?

Большинство считает, что медный самогонный дистиллятор стоит дорого и выгоднее сделать аламбик самому. К слову, цена этого медного аппарата соответствует качеству и процессу длительного изготовления аламбика. Португальские мастера делают аламбики только вручную, используя для соединения припои на основе серебра, поэтому медный дистиллятор имеет соразмерную труду и качеству цену.

На форумах и сайтах для профессиональных виноделов существует огромное количество статей и обзоров о самодельных аламбиках. Есть даже попытки изготовить дистиллятор из нержавейки. Да, такой аппарат будет выглядеть как настоящий португальский аламбик, но не стоит забывать, что изюминка дистиллятора именно в материале, из которого он сделан.

У меди большое количество полезных качеств. Во-первых, она поглощает оксид серы, который образуются во время процесса ферментации, во-вторых, снижает бактериальное загрязнение, в-третьих, обладает отличной теплопередачей. Нержавеющая сталь, увы, не обладает такими качествами.

Важно знать, что ведущие коньячные и винные дома мира используют именно медные аламбики для приготовления таких легендарных напитков как «Реми Мартен», «Курвуазье» и других.

Но есть мастера, которые берутся делать аламбик именно из меди. Для изготовления португальского дистиллятора в домашних условиях вам понадобится: медные листы, инструменты для работы (молоток, ножницы и др.), припои из серебра и паяльник.

1) Сначала высчитайте размер будущего дистиллятора. Он складывается из понимания, какого объема вам нужен куб и пропорционального соотношения его с остальными частями;

2) Создайте чертеж, по которому позднее будут сделаны заготовки из металла. Мастера-любители советуют брать медь с эталонной толщиной в 1 мм, как это делают и португальцы, но, к сожалению, такой металл сложнее всего обрабатывать в условиях бытового производства. Те, кто делал аламбик самостоятельно, отмечают, что с медью работать крайне тяжело и сложно. Важно еще понимать, что металл, который можно купить на рынке цветного металла или у перекупщиков, не будет отличаться высоким качеством.

3) Сделайте чертеж.

Как видно на чертеже, конструкция аламбика состоит из нескольких частей и вам придется повозиться, чтобы правильно их расположить на так называемой выкройке. Не забывайте оставлять припуски для швов на заготовках, это крайне важно.

4) Болгаркой или циркулярной пилой вырежьте заготовки аламбика;

5) С помощью молотка, киянки, ножниц по металлу и других инструментов обрабатывается медные заготовки для перегонного куба и охладителя;

6) Из трубы подходящего размера сделайте спираль для охладителя;

7) Соберите все детали вместе и тщательно спаяйте;

8) Обработайте швы с помощью припоя на основе серебра. Некоторые мастера используют в качестве припоев свинец, делая аламбик своими руками. По сути - это нарушение норм процесса изготовления медного дистиллятора. Мало того, свинец не такой износостойкий материал как серебро, и он может неблагоприятно сказаться на качестве готового продукта.

9) Начистите готовый дистиллятор до блеска.

Важно понимать, что у вас получится лишь приблизительная копия знаменитого португальского медного самогонного аппарата. Аламбик славится еще и своим оригинальным внешним видом, но, добиться идеального дизайна изготовляя аламбик в мастерской или дома практически невозможно. Мастера в Португалии обрабатывают медь для дистиллятора очень долго и кропотливо, перед этим пройдя специальное обучение.

Аламбик, сделанный своими руками, естественно, не будет полностью отвечать всем нужным параметрам. Португальцы на производстве тщательно проверяют каждую деталь и каждый участок пайки перед тем, как отправить дистилляторы покупателям. Также для лучшей водонепроницаемости швы промазываются особым раствором льняного масла.

Поэтому стоит разобраться, почему же стоит покупать медный дистиллятор у сертифицированного дилера, а не делать аламбик самому.

Как уже было сказано выше, важен материал, из которого мастер сделал аппарат. У меди отличные показатели - она абсорбирует вредные вещества, а также быстро остужается и нагревается. Во-первых, на все португальские дистилляторы есть гарантия 2 года, и в случае поломки или неисправностей можно обратиться к производителю, который обязан обменять или починить товар.

Мало того, в случае поломки вам придется тратить время на его починку. Когда любитель говорит: «Я изготовлю аламбик самостоятельно», он должен понимать, что берет на себя большую ответственность.

Также никто не может быть уверенным, что на самодельном медном самогонном аппарате получится алкоголь с нужным вкусом и подходящей крепостью. Готовый продукт не будет очищен от серы с помощью меди, следовательно, потребуется дополнительная очистка. Нужно ли тратить свои силы и время для того, чтобы сначала изготовить аппарат, а потом пытаться грамотно перегнать на нем брагу?

Сейчас существует огромный выбор различных аламбиков, которые отвечают всем запросам покупателей. Помимо элитных моделей дистилляторов, таких как шарантский, есть классические аламбики, на которых легко получить качественный алкоголь, и они приятно обрадуют своей ценой.

Не зря говорят, скупой платит дважды. Лучше один раз потратиться на качественную вещь и наслаждаться процессом перегонки и, главное, быть уверенным в результате, чем экспериментировать и пытаться сделать аламбик самому.

Самогонный аппарат из меди начали изготавливать довольно давно. Причем из этого металла были выполнены все детали без исключения. По мнению ценителей истинного вкуса спиртного, именно поверхность из меди дает возможность добиться особенного привкуса напитка, насыщает его необычными оттенками. Это подтверждается и французскими специалистами. Сам агрегат отличается высоким уровнем прочности.

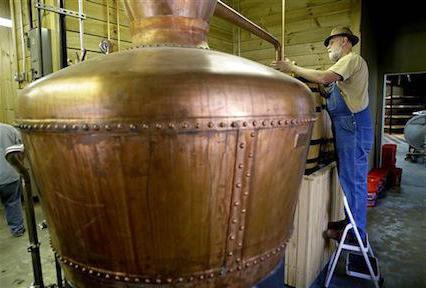

Современный аппарат из меди

Модификация такого устройства, как самогонный аппарат из меди, в наши дни претерпела некоторые изменения. Конструкция поделена на отдельные составляющие. Она получила название «аламбик». Таким агрегатам присуще оригинальное исполнение. Зачастую их выполняют своими руками.

Есть модели, которые включают в себя ряд материалов. К примеру, наряду с медью применяются нержавейка и стекло. Достаточно часто встречается устройство, где из металла сделаны только трубка и купол.

Самогонный аппарат из меди, отзывы о котором в большинстве своем положительные, имеет самую высокую стоимость. В особенности по сравнению с экономичными вариантами, произведенными из подручных материалов своими руками.

Какие напитки производят самогонные аппараты из меди?

Самогонный аппарат из меди предназначен для производства вина, виски, кальвадоса и многих других напитков высокой категории и качества. Зачастую алкоголю присущ нестандартный вкус. Спиртное может получиться разной крепости.

Особенности медного приспособления

Каковы отличительные особенности такого агрегата? Оборудование для производства алкоголя отличается не только внешним видом, но и своими технологическими и химическими процессами, происходящими при изготовлении напитка.

Самогонный аппарат из меди обладает следующими показателями:

• Высокий уровень теплопроводности. Он влияет на производительность агрегата и качественные характеристики получаемого продукта на выходе. Так как пар охлаждается лучше, то растет и скорость перегонки. Уменьшается расход объема воды и содержание сопутствующих соединений.
• Аппарату присуща надежная работа и крепость. Медь практически не изнашивается. Сами производители гарантируют долгий срок службы агрегата. Если прибор собран своими руками, то его долговечность может быть разной. Здесь все зависит от уровня мастерства изготовителя, толщины используемого металла и некоторых других показателей.
• Стойкость к ржавлению.
• Преобразование аромата и очистка от некоторых соединений. Вкус в медном приспособлении получается более насыщенным. Об этом говорят многие специалисты. Это объяснимо тем, что медь способна поглотить оксид серы, который выделяет весьма неприятный запах при изготовлении такого напитка, как брага. Можно отметить, что металл растворяет некоторые жирные кислоты.
• Скорость настаивания в меди значительно выше.
• Медным агрегатам присущ высокий уровень безопасности.
• В сам напиток не замешиваются другие соединения, которые нарушают его химический состав и крепость.
• Во время функционирования в помещении не наблюдается побочных эффектов.

Как выглядит аппарат из меди?

Он совсем не похож на аналогичные устройства, выполненные из другого материала. Они, как правило, сделаны из нержавейки и баков. Оборудованию присущи декоративные элементы. Прибор может быть сооружен своими руками, обладать изяществом и компактностью.

Некоторые зарубежные производители выпускают подобные агрегаты. Они получили название «аламбик». Приспособления обладают высоким уровнем производительности. Их отличает разное дизайнерское исполнение. Поверхность таких приборов тщательно отполирована. Готовые изделия можно приобрести при помощи интернет-магазинов.

Цена на эксклюзивные приборы достаточно высока. К примеру, в Португалии есть мастера, которые делают аппараты посредством старинного метода. Металл подлежит тщательной отборке, а пайка производится серебром.

Как правило, чаще употребляются агрегаты смешанной конфигурации, В них использована трубка из меди, а основные детали произведены из нержавейки и специального пластика.

Бытует мнение, что медь не подходит для пищевых целей и, несмотря на надежность этого металла, он может быть вреден для организма человека. Тем не менее, многие фирмы выпускают приборы, выполненные полностью из него, и урон здоровью от него статистика не подтверждает.

Самостоятельное изготовление

Многие задаются вопросом о том, как сделать самогонный аппарат из меди своими руками. Стоит отметить, что такое приспособление лучше приобретать готовым. Человек, не наделенный специальными знаниями и опытом, не в состоянии собрать подобную конструкцию самостоятельно. Для тех, кто все же хочет попробовать смастерить самогонный аппарат из меди своими руками, имеется ряд важных рекомендаций.

Проектирование

При изготовлении агрегата требуется проект, в котором будет указано, каким объемом будет обладать приспособление, а значит, и каким примерным уровнем производительности. Важно учесть все денежные затраты, связанные с производством. Это закупка листов меди и вспомогательного материала с наличием серебра для пайки. Понадобятся специальные инструменты для работы с металлом.

Чертеж

Составлять чертеж аппарата своими силами не рекомендовано, так как здесь потребуются специальные навыки. Схема устройства существует в готовом варианте.

Выкройка деталей

Толщина медного листа составляет 1 мм. На него наносятся очертания будущих деталей. Следует собрать и охлаждающий элемент для перегона спиртного. Все детали нарезаются. Сделать это можно посредством ножниц для металла или же циркулярной пилы. Также следует осуществить заготовку трубы, в которую будет помещена спираль охладителя.

Обрабатывание деталей и придание им округлой формы

Считается, что работа с медью требует наличия опыта, так как металлу трудно придается нужная форма. Это этап требует работы такими инструментами, как молоток, ножницы и киянка.

Пайка

Здесь требуется усидчивость и аккуратность. Все детали следует собрать не только в определенной последовательности, но и осуществить правильную припайку. У изготовителя материал для пайки на основе серебра имеется не всегда. Аналогом выступает свинец, но он не обладает должной прочностью. Это связано с характеристиками металла, который с трудом переносит перепады температуры и механические воздействия. Для привлекательности аппарат может быть подвергнут полировке.

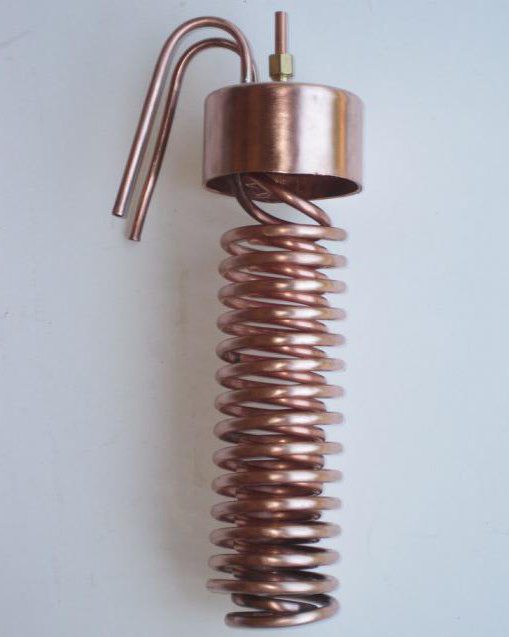

Изготовление змеевика из меди

Из чего должен быть произведен змеевик такого устройства как самогонный аппарат? Медь или нержавейка обладает более высокой функциональностью? Змеевик из меди по уровню производительности превосходит аналогичные устройства. Помимо этого, учитывается и тот факт, что при высоком показателе температуры такая деталь не вступит в реакцию со спиртом.

Изготовление змеевика своими руками

Змеевик считается очень важной деталью. Для его изготовления потребуется труба из меди, а также большая труба, на которую он будет накручен. Так ему будет придана форма. Чтобы форма трубы нее была нарушена, ее набивают песком или же другим уплотнителем. После этого можно приступать к накручиванию с соблюдением нужного расстояния. При конце процесса следует закрепить другой конец трубки. После этого труба освобождается от песка или же другого материала.

Следует отметить, что труба со змеевиком будет располагаться в охладительной трубе. Поэтому следует заранее учесть ее диаметр. После окончания работы змеевик помещается в холодильник. В нем делаются отверстия и ставятся заглушки. Поверхность герметизируется для того, чтобы из нее не происходила утечка жидкости.

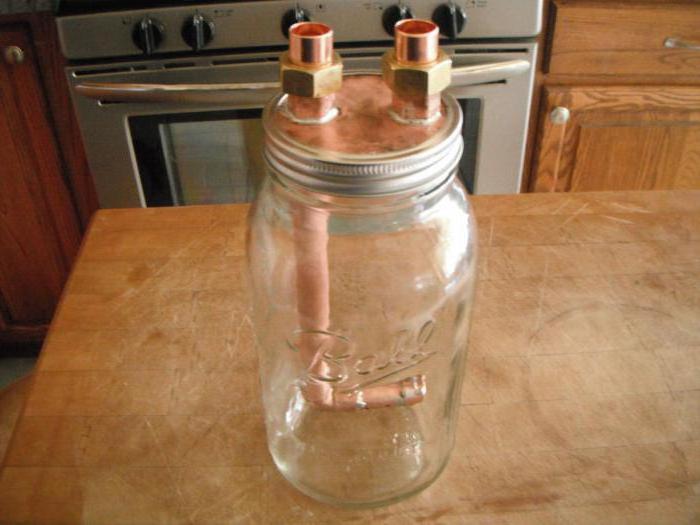

Изготовление сухопарника

Самогонные аппараты из меди с сухопарником обладают более завершенной конструкцией.

Сухопарник (дефлегматор или прикубник) не является обязательной составляющей. Деталь посредством трубок присоединяется к кубу для перегонки и змеевику. Она служит для физической очистки спиртного от вредных примесей.

Конфигурация самодельного дефлегматора может быть унифицированной.

Вам потребуются:

• трехлитровая банка с крышкой из металла, которая должна плотно закрываться;
• два штуцера с внешней резьбой;
• две гайки;
• маркер;
• клей с термической устойчивостью;
• шило.

Пошаговая инструкция изготовления сухопарника

• В местах соединения прочерчиваются диаметры отверстий. Штуцеры прикладываются к крышке и обводятся маркером.
• Проделываются отверстия. По нарисованным линиям водят шилом до тех пор, пока банка крышки не будет протерта насквозь.
• Штуцеры крепятся посредством гаек. С целью создания высокого уровня герметичности отверстия обрабатываются клеем.
• Сухопарник герметично соединяется со змеевиком и кубом.

Заключение

Сделать самогонный аппарат из меди своими руками или же приобрести готовый экземпляр — каждый человек решает сам. Несколько десятков лет тому назад такой агрегат действительно лучше было собрать. С этой целью использовались кастрюли, соковарки, фляги из алюминия и даже кубы из стекла.

Сегодня для почитателей эксклюзивных изделий существуют самодельные самогонные аппараты из меди, которым присуще оригинальное исполнение.

В настоящее время производство алкоголя претерпевает существенные изменения. Если ранее готовые аппараты из меди были представлены иностранными фирмами, то сегодня на рынке можно встретить агрегаты и отечественного производства.

У покупателя появилась возможность выбирать модели из широкого ряда. Они разнятся по цене, объему и уровню производительности. На готовое изделие предоставляется гарантийный талон. Также можно получить нужные советы по пользованию и уходу за прибором.

Аламбик - это самогонный аппарат, перегонный куб которого изготовлен из меди, изготавливается вручную и используется для получения ароматных дистиллятов, эфирных масел или различных гидролатов (цветочных вод). Основным отличием аламбика от других самогонных аппаратов производимых например в России является то, что он производится из меди. Его принцип работы уже более тысячи лет остается неизменным, а сама конструкция аппарата доведена до совершенства. Аламбик состоит из перегонного куба шаровидной формы, шлема и холодильника, сделанных из 99 % меди. Шлем имеет форму купола и необходим для сбора паров спирта и направлению паров в центр лебединой шеи. У действительно качественного аламбика эталонная толщина стенки 1 мм. Все соединения должны быть выполнены с использованием припоев на основе серебра. Это делает конструкцию аппарата значительно дороже аналогов из других стран.
Шарантский аламбик (alambic Сharantais) является одним из самых популярных аппаратов для перегонки браги в Европе. Знаменитые коньяки и бренди делают именно на таких аппаратах. Внутрь кирпичного подиума помещается медный чан - перегонный куб, под которым располагается печка. Над кубом расположен шлем, который накапливает пары. От шлема отходит «лебединая шея». Именно с ее помощью пар попадает в холодильник и выходит наружу в виде жидкости. Готовый продукт обычно собирают в дубовые бочки для дальнейшего выдерживания. После каждой перегонки куб сначала очищают и только потом приступают к последующей перегонке, очищать медный аппарат очень важно, после каждого использования на стенках перегонного куба образуются окислы. На большинстве винокурен при приготовлении любых напитков отделяют конечные и начальные фракции. «Головные» применяются исключительно в технических целях или утилизируются, а «хвостовые» можно добавить во время повторной перегонки для повышения концентрации спирта в сусле. Фракция «сердце» используется для приготовления высококлассных ароматных напитков и выдержки коньячных спиртов.

«Шарантский аламбик» (alambic Сharantais) - самый «раскрученный» бренд французского промышленного самогонного аппарата, применяемого и сейчас для производства коньячных спиртов в доме «Хеннесси» Шарантской провинции Франции (и не только там).
На «Шарантском аламбике» продукт первой дистилляции (из вина 7-10%) получается крепостью порядка 30%. Затем он дистиллируется второй раз, превращаясь, после отрезания «голов» и «хвостов», в коньячный спирт-сырец крепостью порядка 70%.
Этот спирт заливается в дубовые бочки и выдерживается в подвалах от 3 до 200 лет, превращаясь в «Хеннесси». За год из бочек испаряется около 2% спирта (в основном «головной» фракции), именно поэтому подвалы, в которых хранятся бочки с будущим коньяком, называют «райскими комнатами», и дежурство охраны в них длится не более получаса. Естественно, в двухсотлетних бочках спирта практически нет, зато настой и аромат из этих бочек, добавленный буквально по капле в каждую бутылку 3-х летнего «Хеннесси», превращает его в элитный коньяк!

На картинке приведена схема этого аппарата, из которой понятно, как он работает:

1.Емкость для нагревания вина;
2.Трубка для подачи горячего вина в куб;
3.Перегонный куб;
4.Топка-печь;
5.«Колпак»;
6.«Лебединая шея»;
7.Змеевик нагревания вина;
8.Змеевик конденсации;
9.Емкость с охлаждающей водой.

Если учесть, что этот аппарат изобретен в XVI веке, то (с точки зрения профессионалов сегодняшнего времени) он идеален в своей простоте и функциональности. Практически это «квазинепрерывная» перегонная установка, с экономайзером 7. Именно поэтому французы продолжают использовать этот перегонный аппарат до сих пор, возможно, заменив в нём лишь дрова газом, а ручной долив холодной воды в нижнюю часть емкости насосом (9).
В этом самогонном аппарате интерес представляют: змеевик нагревания вина, «колпак» и «лебединая шея».
Пар, проходя по змеевику 7, частично конденсируется и, попадая в змеевик 8, меньше нагревает охлаждающую воду. Площадь змеевика 7 подобрана так, что к концу перегонки следующая порция вина в емкости 1 нагревается практически до температуры кипения. После перелива в уже опорожненный куб она сразу закипает. Емкость 1 со змеевиком 7 - экономайзер тепла для экономии дров и охлаждающей воды.
Несколько позже, в XVII веке, на Руси появились перегонные аппараты, по описаниям очень похожие на «аламбики». Схемы этих аппаратов утеряны (видимо, в процессе многовековой борьбы с пьянством), но по текстам можно понять, что в них тоже были элементы и 5, и 6, только назывались они по нашему - «шлем» и «гусь». Но наш «гусь» был существенно выше французской «лебединой шеи».
Профессионально занимаясь вопросами ректификации, нам просто объяснить, что «шлем» и «гусь» - это разновидность воздушного дефлегматора. Пар на внутренней поверхности этих элементов частично конденсируется, дистиллят, стекает вниз по «гусю» и «шлему». Тем самым эти элементы, (так же как «колпак» и «лебединая шея» Шарантского аламбика) обеспечивают двойной эффект - гасят пену, если она попала в «шлем» и повышают концентрацию пара (как в ректификационной колонне). Чем выше «гусь», тем крепче спирт!
Всем самогонщикам известна проблема пенообразования. Сейчас они борются с ней просто - уменьшают расход газа, отключают ТЭНы, регулируют электроплитку. Меньше испарение - меньше пены. На «Шарантском аламбике» куб грели дровами, а их не «отключишь» и не «уменьшишь», вот и пришлось французам изобрести «колпак» и «лебединую шею» для борьбы с пеной при постоянном тепловыделении горящих дров.

– это перегонный куб, изготовленный вручную и используемый для получения спирта, эфирных масел или гидролатов (цветочных вод). Отличием аламбика от других самогонных аппаратов является то, что он производится из меди. Его принцип работы уже более тысячи лет остается неизменным, а сама конструкция аппарата доведена до совершенства. Аламбик состоит из перегонного куба, шлема и холодильника, сделанных из 99 % меди. Куб – это емкость округлой формы, используемая для нагревания браги. Шлем имеет форму купола и необходим для сбора паров спирта. У действительно качественного аламбика эталонная толщина стенки 1 мм. Все соединения должны быть выполнены с использованием припоев на основе серебра.

Принцип работы классического медного аламбика

Устройство классического аламбика создано таким образом, чтобы по максимуму сохранить ароматические вещества напитка. Над перегонным кубом (1) располагается шлем (2), имеющий вид луковицы, а дистиллят отводится по изогнутой трубке, которая называется «лебединая шея» (3). Через верхний штуцер (4) выходит вода, которая находится в холодильнике-конденсаторе (5), а через нижний штуцер (6) отводится уже готовый продукт. Если в вашем классическом аламбике 3 штуцера, то третий предусмотрен для подвода воды.

Устройство классического аламбика

1. перегонный куб;
2. шлем;
3. пароотводная трубка;
4. штуцер для отвода воды;
5. холодильник-конденсатор;

Принцип работы аламбика с колонной

Конструкция этого аламбика такая же, как и у стандартного. Он отличается только наличием съёмной колонны. Эта модель аппарата подойдет для перегонки сусла, а также для получения эфирных масел и гидролатов. В случае получения гидролатов, куб аламбика необходимо на 75% заполнить водой, а колонну растительным сырьем, например, лепестками или цветками разнообразных растений. При нагреве пар поднимается вверх и проходит через органическое сырье и захватывает с собой молекулы эфирных масел. Поэтому на выходе вы сможете получить цветочную воду или гидролат, а также различные ароматные спирты: домашние бренди, виски и кальвадос.

Устройство аламбика с колонной

1. перегонный куб;
2. колонна;
3. шлем;
4. пароотводная трубка;
5. холодильник-конденсатор;
6. штуцер отвода воды;
7. штуцер подвода воды;
8. штуцер для выхода готового продукта.

Принцип работы шарантского аламбика

Шарантский аламбик (alambic Сharantais) является одним из самых популярных аппаратов для перегонки. Его используют во многих известных коньячных домах. Этот вид аламбика также изготавливается из меди, а значит, равномерно проводит тепло и устойчив к окислению. Внутрь кирпичного подиума помещается медный чан – перегонный куб, под которым располагается печка. Над кубом расположен шлем, который накапливает пары. От шлема отходит «лебединая шея». Именно с ее помощью пар попадает в холодильник и выходит наружу в виде жидкости. Готовый продукт обычно собирают в бочки . После каждой перегонки куб сначала очищают и только потом приступают к последующей перегонке. На большинстве винокурен при приготовлении напитков отделяют конечные и начальные фракции. «Головные» применяются исключительно в технических целях, а «хвостовые» можно добавить во время повторной перегонки. Фракция «сердце» используется для приготовления высококлассных ароматных напитков и выдержки коньячных спиртов.

Устройство шарантского аламбика

1. перегонный куб;
2. шлем;
3. пароотводная трубка;
4. промежуточная емкость, в которой дополнительно охлаждаются пары, и нагревается вино;
5. холодильник-конденсатор со штуцерами на подвод-отвод воды;
6. штуцер для выхода готового продукта (с держателем спиртомера);
7. штуцер отвода барды;
8. трубка слива вина;
9. термометр.

Принцип работы арабского аламбика (алькитары)

Арабский аламбик Alguitar, он же алькитара , отличается очень компактными размерами, благодаря тому, что все его составные части собраны в пирамиду. Он состоит из перегонного куба (1) и холодильника (2), расположенного сверху. При нагревании дистиллят испаряется, и его пары оседают на конденсаторе. На холодильнике имеются три штуцера: для выхода готового продукта (3), отвода (4) и подвода (4) воды. С помощью арабского аламбика (алькитары) можно получить ароматные алкогольные напитки.

Устройство арабского аламбика (алькитара)

1. Перегонный куб;
2. холодильник-конденсатор;
3. штуцер для выхода готового продукта;
4. штуцер отвода воды;
5. штуцер подвода воды.

В комплект алькитары класса «Премиум» дополнительно входит сито , которое разделяет перегонный куб на две части. В промежуточный отсек помещается растительное сырье, поэтому пар, проходящий через него, обогащается эфирными маслами. Таким образом, можно получить эфирные масла, цветочные воды и гидролаты, а не только ароматные дистилляты как в алькитаре класса «Стандарт».

Медный дистиллятор – древнейший из всех, и вместе с тем он остается любимым инструментом в руках профессиональных винокуров, специализирующихся на зерновых и —фруктовых брагах—.

В чем состоит секрет их приязни к этому с виду не самому идеальному металлу, а также о том, что такое самогонный аппарат из меди, для чего он нужен, каковы особенности его строения и принципа действия, и, самое главное, о том, как изготовить такой агрегат своими руками по чертежам, далее во всех деталях.

Медный самогонный аппарат – это разновидность дистилляционной системы, в которой все основные узлы выполнены из меди. До появления в начале XX века пищевой нержавеющей стали почти все самогонные аппараты были из этого металла.

Главное достоинство из меди в его прекрасной теплопроводности, в связи с чем брага в нагревается равномерно. Как следствие, каждая фракция испаряется на своей температуре практически в полном объеме, и готовый продукт содержит меньше примесей.

Устройство и принципы работы

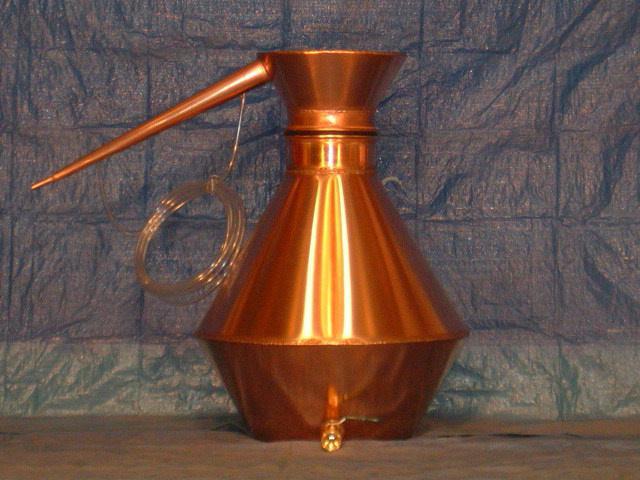

Классической моделью медного самогонного аппарата является аламбик, он состоит из таких частей:

Перегонного куба луковицеобразной формы, разделяемого на две части:

• (1) шарообразный низ с широкой горловиной;
• (2) верхней конусообразной насадки, называемой «шлем».

• (3) трубки-дефлегматора, изогнутой в специальную форму;
• (4) холодильника со .

Также из меди изготовляют агрегаты современного образца

Либо часть узлов к ним.

Принцип действия медного самогонного аппарата имеет уникальные особенности, отличающие его от агрегатов из других материалов. Лучше всего рассмотреть свойства этого металла в сравнении с его главным и принципиальным конкурентом – пищевой нержавеющей сталью, которая обладает впечатляющими эксплуатационными характеристиками.

Нержавейка побеждает в 4 критериях из 5, однако.именитые компании, производящие , и особенно , традиционно выбирают медь.

И хотя теплопроводность меди очень важна и обеспечивает как равномерный нагрев браги, так и меньшие затраты энергоресурсов на подогрев, все дело именно в слабой химической инертности этого металла.

Дрожжи по мере жизнедеятельности выделяют сероводород и другие сернистые соединения, именно они по большей мере портят привкус и аромат алкогольного напитка.

Медь, вступая в реакцию с ними, образует сульфат меди, он же медный купорос, умеренно токсичное вещество со смертельной дозировкой для человека в 45-125 г.

Получить такую дозу от употребления спиртного, например виски, просто невозможно, так как концентрация этого вещества очень мала.

Кроме того, большая часть медного купороса выпадает в осадок на стенках дистиллятора, из-за чего его и нужно регулярно чистить, а оставшаяся часть еще уменьшится при дальнейшей фильтрации.

Как сделать самогонный аппарат из медных трубок своими руками

Сразу стоит сказать, что изготовить классический аламбик самостоятельно практически невозможно из-за его очень сложной формы, придать которую может лишь высококвалифицированный жестянщик.

То же касается медного перегонного куба для стандартного самогонного аппарата, который лучше приобрести готовым. А вот укрепляющую (бражную) колонну с рубашечным и прямоточным можно изготовить из медных труб своими руками.

Для этого понадобятся такие детали:

• трубка с диаметром 28 длиной 350 мм – это тело —царги—;
• муфта с диаметром 28 на 18, две муфты с диаметром 18 на 22 и три муфты с диаметром 15 на 18 миллиметров;
• трубка с диаметром 18 длиной 160 мм – это основа дефлегматора;
• трубка с диаметром 22 длиной примерно 160 мм (минус длина 2 муфт и место на установку уголка) – это рубашка дефлегматора;
• труба-уголок 90° с диаметром 18 и трубка-уголок 90° с диаметром 15 мм;
• трубка с диаметром 15 длиной 400 мм – это основа прямоточного холодильника;
• трубка с диаметром 18 длиной чуть меньше 400 мм – это рубашка холодильника;
• заглушка на диаметр 15 мм;
• 2 патрубка и тройник с диаметром 6 мм;
• маленький патрубок под термометр с соответствующим сечением;
• небольшая перемычка для усиления прочности между царгой и охладителем;
• трубки для воды;
• мягкий припой;
• флюс;
• горелка на пропане.

Для того чтобы изготовить медный самогонный аппарат своими руками, нужен чертеж, знание устройства и принципа действия его составных частей (царги, дефлегматора и холодильника) и следование пошаговой инструкции с размерами.

1. В рубашке дефлегматора просверливаются два отверстия: снизу и сверху под воду.
2. К трубке-царге муфтой с 28 на 18 подсоединяется трубка-основа дефлегматора, на нее надевается нижняя муфта рубашки с 18 на 22, трубка-рубашка и верхняя муфта рубашки такого же типа.
3. На верх дефлегматора монтируется уголок на 18, к нему подсоединяется муфта с 18 на 15, к ней монтируется уголок на 15. Должен получиться П-образный переход от дефлегматора к холодильнику.
4. К уголку на 15 монтируется трубка-основа холодильника.
5. Далее необходимо надеть, но не фиксировать, верхнюю муфту рубашки холодильника с 15 на 18 и саму рубашку. Затем отметить место под вход воды в верхней части так, чтобы он был параллельно верхнему отверстию в дефлегматоре и тройник на 6 мог их соединить.
6. Снять рубашку холодильника и по отметке проделать отверстие, второе внизу под обратку воды можно сделать произвольно, прикинув так, чтобы трубка не мешала.
7. Установить верхнюю муфту холодильника, его рубашку и нижнюю муфту.
8. В заглушке на 15 мм проделать отверстие под трубку для отбора продукта, установить трубочку и смонтировать заглушку вниз на трубку холодильника.
9. Тройником на 6 мм соединить отверстие в верхней части рубашки дефлегматора и рубашки холодильника.
10. Установить патрубок на нижнее отверстие рубашки дефлегматора – это подключение воды к охладительному контуру. Установить патрубок на нижнее отверстие рубашки холодильника – это сливное отверстие для воды из контура.
11. Смонтировать укрепляющую перемычку, по уровню она должна быть где-то вверху царги и, соответственно, нижней части холодильника.
12. Аккуратно просверлить отверстие в уголке на 15 – оно под гильзу для термометра.

В целом медный агрегат готов, остается установить переходник от царги к кубу, но это зависит от приобретенной или имеющейся емкости для нагрева браги. Подключение воды шлангами не составит труда. Царгу нужно заполнить медными насадками.

Другие виды самогонных аппаратов

• Для тех, кто хочет сделать дистиллятор своими руками, но не имеет доступа к серьезным слесарным работам, отлично подойдет . Эта емкость является практически готовым перегонным кубом, который надо немного доработать, остается холодильник и —шланги—, и агрегат готов.
• Другой популярной моделью на основе кухонной утвари является . Дело в том, что устройство не только является готовым перегонным кубом, но и обладает отличной системой подогрева с удобным управлением. Пользоваться таким дистиллятором легко даже самогонщику с небольшим опытом.
• Одной из самых распространенных самодельных бытовых моделей является . Его перегонный куб изготовляется из пищевого бидона или кега объемом от 10 до 100 литров, при этом изделие может быть либо алюминиевым с пищевым покрытием, либо из пищевой нержавейки.
• Тем кому нужно перегонять самогон при отсутствии водопроводной воды, будет интересен —непроточный самогонный аппарат—. Холодильник такого агрегата вмещает большое количество воды, из-за чего она успевает остывать естественным образом без добавления новой холодной.
• Наиболее неординарным и неоднозначным дистиллятором является . В этом агрегате цикл «испарение-конденсация» происходит не один, а два раза, что делает ненужной повторную перегонку, обязательную для стандартных агрегатов.

Медный дистиллятор – это единственный путь к изготовлению качественного спиртного из зерновых и фруктовых браг. Любая ректификационная система, способная сравниться с ним по уровню очистки этанола от сернистых соединений, вместе с ними устранит и большую часть компонентов, отвечающих за вкусо-ароматических качества продукта.

В итоге получится самогон с приятным привкусом, а не виски или . Кроме того, только медь дает возможность такого четкого разделения фракций из-за уникально высокой теплопроводности.

Как следствие, дистиллят, сделанный на ней, при прочих равных условиях – конструкции агрегата, сырье, мастерстве винокура – имеет более высокое качество. Делитесь в коментариях
